4C用接栓(FP-4 角付きアルミリング) 保管用プラボックス50個入[専用工具不要・ペンチで楽々取付] (ベルト装着可)

二幸電気工業株式会社

●4Cケーブル用アンテナ接栓
 (角付きアルミリング)
●プラスチックボックスに50個入

型番:FP4A-50PB(二幸電気工業製)

ご自宅や倉庫で保管が可能なプラスチックボックスに50個入っています。
ベルトへの装着可能なプラスチックボックスは、屋根上やバケット車上でも使いやすいです。
※65mm(L)・96mm(W)・73mm(H)
※蓋が締まりますので、中身が飛び出てしまうことはありません。


ピン無タイプの接栓にて、同軸ケーブルの芯線がピンとなり、同軸ケーブルの特性(インピーダンス、ロス)が接栓の特性となります。(100%比例)
当タイプの接栓では、電気的特性よりも機械的特性が重要となります。
特に、接栓にケーブルを装着する為に付属のリングをかしめ、接栓とケーブルを固定しますが、リングの肉厚や製造仕上げ時の温度管理により、このリングに「割れ」が生じます。

二幸電気工業製の当商品は、
■リングは「割れ」防止の為の管理(厚めの肉厚、製造時の温度管理)を徹底し、また軟粘性のあるアルミ材質を使っています。(「割れ」は発生しません。)
■専用工具を使わず自宅にあるペンチでリングをかしめられうよう、リングに突起を施しています。
■手でも接栓を締めやすくする為(スパナは推奨)、接続ナット部分を長めに設計しています。
■ニッケルメッキを施しておりますので、サビ等は発生しません。


【仕様】
■使用周波数:ケーブル特性による
■公称インピーダンス:75Ω
■定在波比:ケーブル特性による
■接続方式:3/8-32UNEFネジ方式
■使用温度範囲:-40℃~+85℃
■接栓には光沢ニッケルメッキ

【適合ケーブル】
S-4C-FB(内部導体径φ0.8mm)
TVEFCX(内部導体径φ0.8mm)

【適合規格】
JEITA RC-5220Aに準拠

【その他】

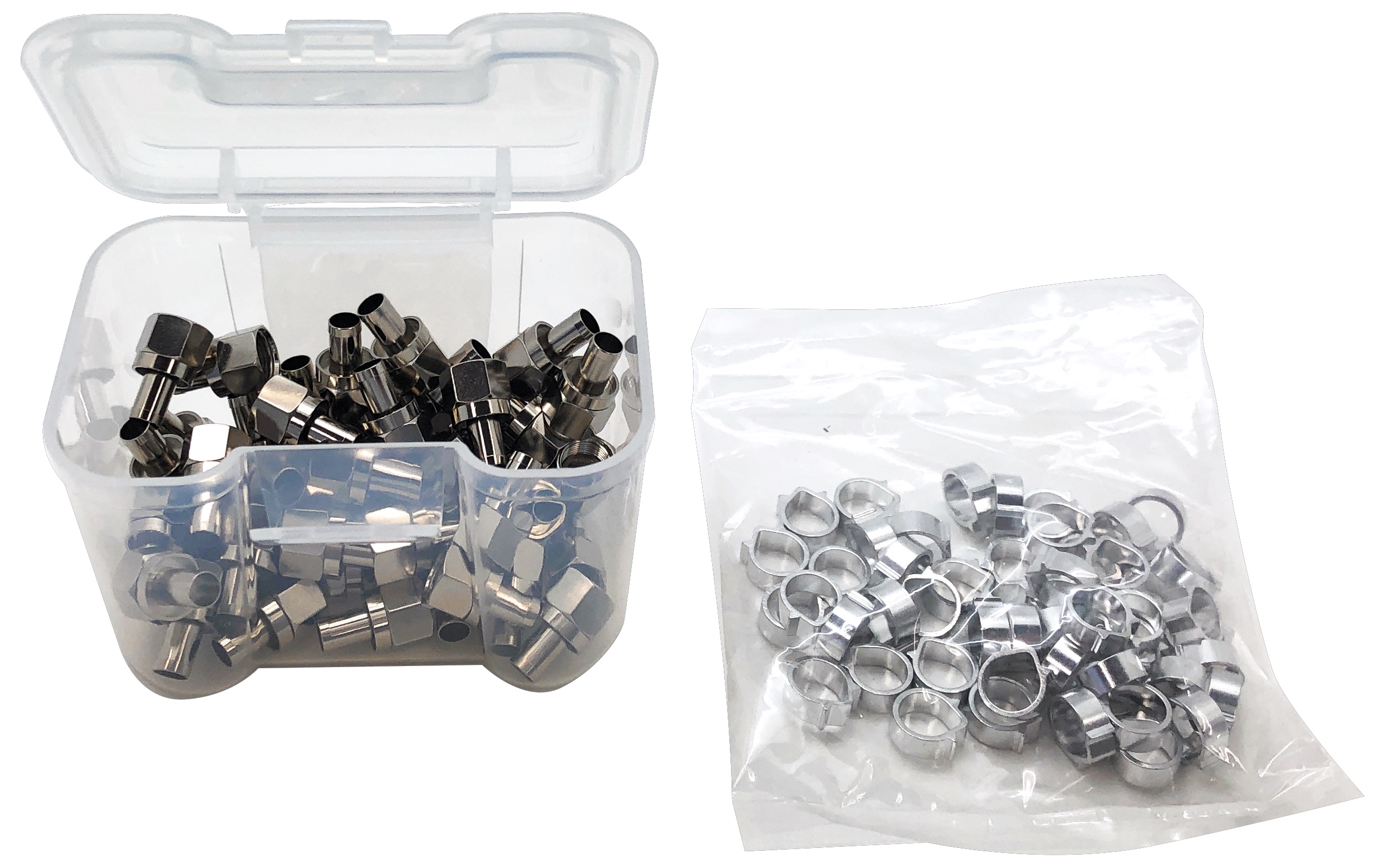

接栓本体(ボディ)とリングは別々で梱包されています。
(使いやすい・保管しやすい)

仕様書仕様書(pdfファイル)
